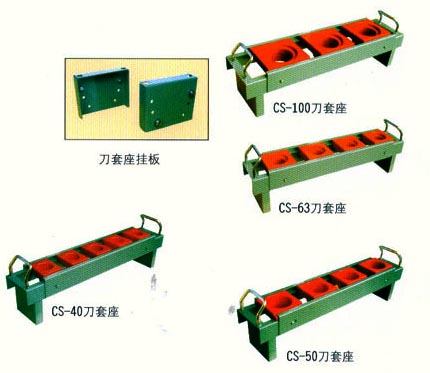

| 刀具座： |
| ● 刀具座為刀具儲運系列產品的基本部件，可與刀具車、 |
|
刀具架和刀具柜配合使用，方便成組刀具的運輸和存儲。 |
| ● 配置在刀具座上的刀具套的材質為ABS，
強度高、耐油對刀具無損傷。 |
|
|
|
刀具座型號 |
刀具套配置 |
可放置刀具 |
CS-40 |
BT40 × 5 |
5把BT40型刀柄 |
CS-50 |
BT50 × 4 |
4把BT50型刀柄 |
|
| |
|
| ● 多邊成型的前后側板上有模數化的人字孔，可將刀具 |
| 座掛板按水平或15、30傾斜放置，方便多種刀具的存放。 |
| ● 高強度腳輪，車前為兩個定向輪，車后為兩個萬向帶 |
| 剎車輪，推行平穩，方向性好，剎車固定后不會滑動。 |
| ● 車前配有帶防油膠墊和邊框的置物臺，所放物品不會 |
| 滑落。車后配有標準資料夾，可以放置圖紙和資料。 |
|
|
|
刀具車型號 |
刀具座配置 |
刀具座掛板 |
可放置刀具 |
外型尺寸 |
CSM-00 |
無 |
無 |
|
W × D ×
H
（mm）
600×1050×870 |
CSM-40 |
CS-40×5 |
5副 |
25把BT40型刀柄 |
CSM-50 |
CS-50×5 |
5副 |
20把BT50型刀柄 |
|
|
|
| ● 多邊成型的整體式側板上有模數化的人字孔，可將刀 |
| 具座掛板按水平或15、30傾斜放置，方便多種刀具的存取。 |
| |
| ● 多臺刀具架可以成組并列放置，使刀具存儲一目了然。 |
| ● 根據刀具有存儲的需要，可以選用前面帶門的封閉式結構。 |
| |
| |
| 標準配置： |
|
|
刀具架型號 |
刀具座配置 |
刀具座掛板 |
可放置刀具 |
外型尺寸 |
CSR(D)-00 |
無 |
無 |
|
W×D×H
（mm）
680×500×1800 |
CSR(D)-40 |
CS-40×6 |
6副 |
30把BT40型刀柄 |
CSR(D)-50 |
CS-50×6 |
6副 |
24把BT50型刀柄 |
|
|
| ● 刀具柜是TC重型工具柜適用于刀具存放的派生產品， |
| 放置刀具座的抽屜型號是TDC-400(面板高度為400MM) |
| ，每屜最多可放置CS-40或CS-50刀具座4個。 |
| ● 刀具柜的外型尺寸和抽屜配置選型與TC型重型工具柜 |
| 相同。抽屜面板高度尺寸較小的抽屜，適合存放小型精密刀具或刀片。 |
| |
|
|
| 常用刀具柜型號及抽屜配置： |
刀具柜型號 |
CST-660□ |
CST-740□ |
CST-820□ |
CST-1100□ |
抽屜配置代號 |
A |
B |
A |
B |
C |
A |
B |
C |
D |
A |
B |
C |
D |
抽
屜
配
置
及
數
量 |
TD-80 |
2 |
|
3 |
|
1 |
4 |
|
2 |
|
2 |
|
1 |
|
TD-100 |
|
|
|
|
|
|
2 |
|
|
2 |
2 |
|
2 |
TD-120 |
|
|
|
2 |
|
|
1 |
|
|
2 |
2 |
1 |
|
TD-160 |
|
1 |
|
|
1 |
|
|
1 |
2 |
|
1 |
|
|
TDC-400 |
1 |
1 |
1 |
1 |
2 |
|
|
